Druppelfilter maken

Maak zelf een druppelfilter bij uw vijver

Het beste biologische filtersysteem snel gemaakt voor weinig geld

Een druppeltoren is een filter met een enorm sterke bacteriologische werking.
Ook heeft hij als grote voordeel dat het vijverwater van veel zuurstof wordt voorzien.
Om meer te lezen over de werking van een druppeltoren, klik hier

Druppeltorens zijn kant en klaar te koop, maar ook vrij eenvoudig en goedkoop zelf te maken.
Hier leest u hoe u dat doet.

U hebt nodig:
- 3 of 4 stevige kunststoffen stapelbare bakken
- 1 rooster en eventuele (zelfgemaakte) steuntjes om het rooster op ca 15 cm hoogte van de bodem te plaatsen
- 1 wanddoorvoer 110 mm en 1 wanddoorvoer 80 mm (vijverzaak)
- 1 schuifkraan 110 mm en 1 bol- of schuifkraan van 50 mm (vijverzaak)
- PVC buis 50, 80 en 110 mm (Bouwmarkt)
- 1 PVC kniebocht 50 mm, eventueel schroefbaar (Bouwmarkt)
- 1 PVC dop 50 mm, eventueel schroefbaar (Bouwmarkt)
- Voldoende Bio-filtermateriaal, met een goede doorstroming.
(Het meeste geschikt zijn bacteria house, bioballs, flocor of honingraatblokken, zie filtermedia)
- Indien nog niet aanwezig,  een sterke zelf aanzuigende vijverpomp met een opvoerhoogte van ca. 2 meter, afhankelijk van het aantal en de totale hoogte van de bakken

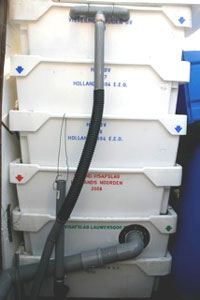

Druppelfilter gemaakt van stevige visbakkenDe stapelbakken
Ideaal zijn de stapelbakken met pootjes uit de voedingsmiddelenindustrie, meestal zijn deze van sterk Polyethyleen.
Maar ook andere stapelbakken kunnen voldoen mits ze stevig en vormvast zijn.
De gestapelde bakken hoeven niet een luchtdicht geheel te vormen.
Let u er wel op dat ze een sterke bodem moeten hebben omdat er tamelijk veel gewicht in komt.

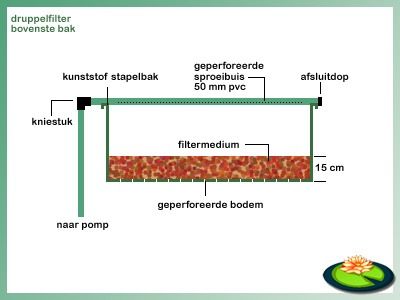

Werktekening bovenste stapelbak druppelfilter1. Maak de bovenste stapelbak
In deze stapelbak wordt het water in het filter gevoerd middels een sproeibuis.
Boor gaten in de bodem van de bovenste stapelbak, verdeeld over de volledige oppervlakte.
Maak deze gaten 2,0-2,5 cm in doorsnee. Kleiner verhindert een goede doorstroming van het water en groter maakt dat het filtermateriaal er doorheen kan vallen.
Boor niet teveel gaten zodat de bodem stijf blijft en niet doorzakken zal.

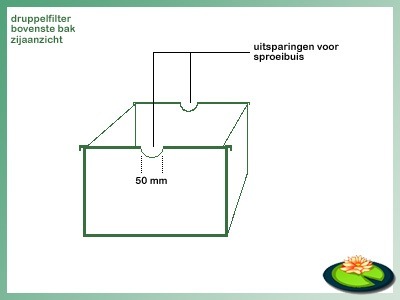

Werktekening uitsparingen sproeibuis2. Rondingen in de bovenrand maken
Zaag of vijl in het midden van de korte bovenranden van de stapelbak recht tegenover elkaar een halve cirkel uit van 50mm doorsnee, hierin komt later de sproeibuis te liggen.

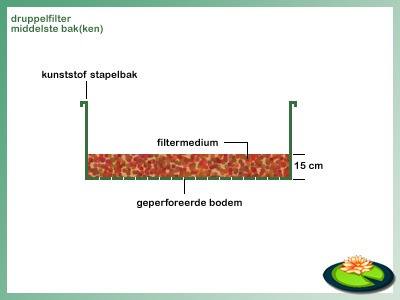

Werktekening middelste stapelbak druppelfilter3. Maak de middelste stapelbak(ken)

In de middelste bak(ken) loopt het vijverwater verder door filtermateriaal naar beneden.
Afhankelijk van de filterbehoefte en de pompcapaciteit gebruikt u 2 of 3 middenbakken.
In deze bak(ken) boort u alleen gaten in de bodem net zoals bij de bovenste bak.

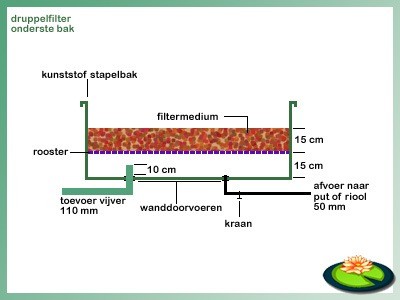

Werktekening onderste stapelbak druppelfilter4. Maak de onderste stapelbak
De onderste stapelbak is bedoeld voor de opvang van het gefilterde vijverwater dat terug wordt gevoerd naar de vijver. Ook dient de onderste bak als opvang voor bezinksel en vuil.
De bodem van de onderste bak perforeren we niet.
Maak een terugloop naar de vijver op 10 cm hoogte gemeten vanaf de bodem met een 110 mm PVC buis.
De vuilafvoer plaatst u op of zo laag mogelijk vanaf de bodem van de bak met een 50 of 80 mm PVC buis.
N.B. Deze aansluitingen kunnen zowel aan de onderzijde (zie schema onderste bak) als aan de zijkant worden gemaakt (zie schema opstelling)
Gebruik voor deze leidingen de desbetreffende wanddoorvoeren, deze kunt u waterdicht  afkitten en ook zijn er schroefbare versies met rubber afdichtring verkrijgbaar.
Het rooster wordt in deze bak geplaatst op ca 15 cm van de bodem, eventueel hiervoor steuntjes gebruiken.



5. Vullen
Voorzie de stapelbakken ieder met een laagje van ca 15 cm filtermedium en plaats ze op elkaar.

Tip!
Als u bakken met pootjes en een redelijke tussenruimte hebt, kunt u de bakken ook vullen met substraat waarin moerasplanten worden gezet. Dit ziet er niet alleen veel mooier uit maar ook zorgen deze planten voor een enorme opname van fosfaten en nitraten.

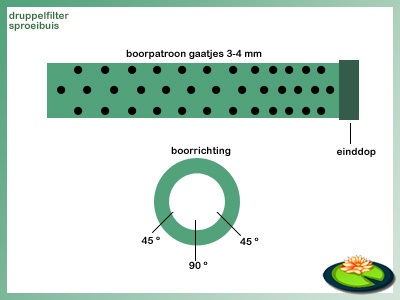

Werktekening sproeibuis druppelfilter6. Maak de sproeibuis
De sproeibuis gaat de bovenste bak van het druppelfilter besproeien en wordt gemaakt van een 50 mm PVC buis.
Deze buis maken we op lengte door de lengterichting van de bak te meten, met daarbij opgeteld de lengtes benodigd voor de aansluitingen op de afsluitdop en de kniebocht.
Schroef of lijm de dop op de buis maar de kniebocht nog niet.
Om de sproeibuis later gemakkelijker te kunnen reinigen, is het handig om een schroefbare dop en kniebocht te gebruiken in plaats van deze te lijmen.
Boor de gaatjes aan de hand van het schema zoals afgebeeld., de gaatjes zijn 3-4 millimeter en bestaan uit enkele rijen.
De middelste rij gaatjes sproeit loodrecht naar beneden en de buitenste twee rijen onder een hoek van 45 graden.
Op deze manier wordt het gehele bovenste filterbed gelijkmatig besproeid. Indien u met erg brede bakken werkt, kan het nodig zijn om meer rijen met gaatjes aan te brengen.
Houdt er rekening mee dat u aan de kant van de dop naar verhouding meer gaatjes maakt dan aan het begin van de buis.

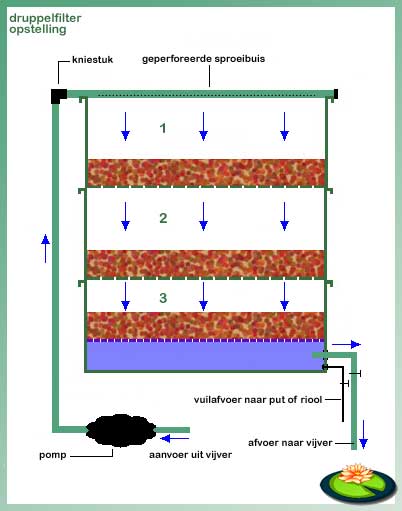

Werktekening installatie druppelfilter7. Aansluiten
Plaats de sproeibuis op de bovenste stapelbak met de gaatjes naar beneden in de daarvoor gemaakte uitsparingen in de rand van de bak, waarbij de dop aan de buitenzijde de filterbak zit.
Sluit nu de kniebocht aan op de andere zijde van de sproeibuis, lijm hem echter nog niet vast.
Vanaf de kniebocht trekt u een 50 mm PVC aanvoerleiding verticaal naar beneden, en voert deze helemaal door naar de vijverpomp.
Sluit de vuilafvoer met kraan aan op een put of rechtstreeks op het riool.
Sluit de 110 mm retourleiding naar de vijver aan, monteer ook de schuifkraan.
Als alles gedroogd is, zet u de pomp aan en beoordeelt u of de sproeibuis het grootste deel van het bovenste filterbed besproeit.
Indien dit niet het geval is, kunt u de sproeibuis nog iets draaien en indien nodig, afnemen en meer gaatjes bijboren.
Als alles naar tevredenheid werkt, kunt u de pomp stil leggen en de kniebocht definitief vastlijmen of schroeven.

8. Opstarten
Het zal enige tijd duren voor de druppeltoren zijn biologische werk goed begint te doen.
U kunt dit proces aanzienlijk versnellen en versterken door de bacteriecultuur BioBacter aan het filter toe te voegen.

Voor de plaatsing en het onderhoud van de druppeltoren, klik hier
